Основные возможности и характеристики

• Поддержка контроллеров CCU825 и CCU422 для персонального применения (за исключением CCU422-LITE) бесплатна
• Минимальная версия Android 2.2
• Неограниченное количество контролируемых объектов
• Передача информации посредством SMS с защитой по паролю
• Удобный пользовательский интерфейс
• Детальная информация о состоянии всех параметров с возможностью просмотра истории значений
• Гибкая настройка датчиков с возможностью приведения значений к любым единицам измерения
• Журнал событий, позволяющий анализировать события на объекте и порядок их возникновения
• Звуковое оповещение о тревогах

Для перепрошивки обычных контроллеров в DROID обращаться по адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

• Как настроить конфигурацию контроллера CCU для работы с μGuard?
• Как настроить μGuard для работы через Интернет?
• Как настроить контроллер CCU для надежной передачи событий через Интернет в программу μGuard?
• Как добавить новый объект?
• Как запросить идентификацию?
• Как запросить состояние?
• Как изменить режим охраны?
• Как просмотреть журнал значений?
• Как изменить настройки входа?
• Как скрыть неиспользуемые входы/выходы/профили?
• Как добавить свой датчик и привести вольты к желаемым единицам измерения?
• Как управлять выходом?
• Как управлять несколькими выходами одновременно?
• Как применить профиль?
• Как просмотреть тревоги?
• Как сбросить тревоги по типу?
• Как сбросить все тревоги?
• Как очистить журнал событий?
• Как вернуться из детального вида объекта к списку объектов?
• Что делать, если стали приходить нечитаемые SMS?
• Что делать, если в телефоне две SIM-карты?

Как настроить конфигурацию контроллера CCU для работы с μGuard?

Как настроить μGuard для работы через Интернет?

Необходима версия μGuard 3.x.

1. В свойствах объекта в μGuard задать номер телефона контроллера, IMEI (если контроллер не был ранее идентифицирован), а также имя пользователя и пароль, которые должны совпадать с заданными в одном из соединений контроллера в CCU shell. В реакции на входящий вызов выбрать "Запрос состояния (Интернет)".
2. Убедиться, что в телефоне разрешен мобильный интернет (передача данных). Также возможно использование Wi-Fi, но для реальной эксплуатации этот способ имеет ряд ограничений: малая зона действия и отключение во время перехода телефона в энергосберегающий режим (события от контроллера не смогут быть доставлены через Интернет).
3. Зайти в CCU shell и настроить то соединение, имя пользователя и пароль которого введены в пункте 1.
4. Задать телефонный номер смартфона, на котором установлен μGuard.
5. Установить галочку "Разрешено" в группе "μGuard сетевое оповещение (пробуждение коротким звонком)".
6. В выпадающем списке выбрать "Доставка через Интернет".
7. В группе "Передавать сообщения от следующих источников" выбрать необходимые источники.
8. Если в пункте 7 был выбран источник "Тестовые и информационные сообщения", то после нажатия кнопки "Генерировать тестовое сообщение", спустя некоторое время, тестовое сообщение должно быть доставлено в μGuard, если все настроено верно.
9. Необходимо выбрать резервный способ оповещения (например, SMS). Настройки производятся в соответствующей группе аналогичным способом. Порядок оповещений задается в выпадающем списке "Порядок оповещений"

Как настроить контроллер CCU для надежной передачи событий через Интернет в программу μGuard?

Для надежной доставки событий необходимо использовать, как минимум, два способа передачи информации, один из которых является основным, а второй - резервным. При такой настройке сначала контроллер будет пытаться передавать события по основному каналу и только в случае неудачи по резервному, то есть по принципу "или". В большинстве случаев нет необходимости дублировать передачу событий по принципу "и" для одного пользователя.

Рассмотрим вариант настройки контроллера для передачи событий в программу μGuard через Интернет в качестве основного способа и через SMS в качестве резервного.

1. На вкладке "Соединения" установить настройку "Порядок оповещений" в значение "До первого удачного: μGuard(сеть) или Голос или SMS".
2. На вкладке "Соединения" в группе "μGuard сетевое оповещение (пробуждение коротким звонком)" установить флаг "Разрешено", выбрать "Доставка через Интернет", установить "Снять данные с передачи, если не переданы за" в значение 3 мин (за исключением особых случаев этот параметр менять не рекомендуется). После чего выбрать желаемые источники событий.
3. На вкладке "Соединения" в группе "Голосовое оповещение" сбросить флаг "Разрешено".
4. На вкладке "Соединения" в группе "SMS оповещение" установить флаг "Разрешено", установить "Язык SMS" в значение "μGuard", установить "Снять данные с передачи, если не переданы за" в значение 10 мин. После чего выбрать такие источники событий, которые были выбраны в группе "μGuard сетевое оповещение (пробуждение коротким звонком)".
5. Сохранить настройки в контроллер с помощью кнопки "Сохранить..."

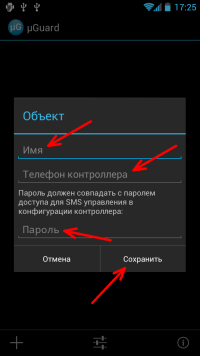

Как добавить новый объект?

Пароль должен совпадать (включая регистр) с прописанным в конфигурации контроллера CCU. В стандартной конфигурации пароль: pass. Рекомендуется изменить пароль на собственный.

Как запросить идентификацию?

Запросить идентификацию можно из главного вида через контекстное меню объекта (меню вызывается долгим нажатием на объект):

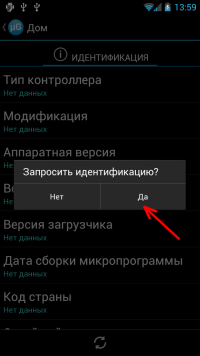

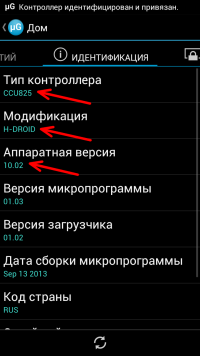

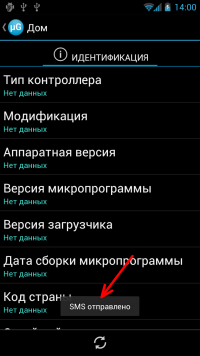

Либо из детального вида объекта со страницы ИДЕНТИФИКАЦИЯ:

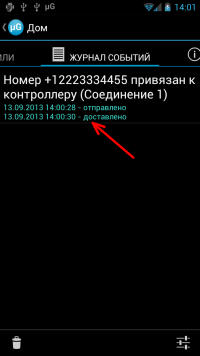

Если "Соединение 1" в контроллере не было настроено ранее (не прописан номер телефона в соединении), то при запросе идентификации произойдет привязка номера телефона, с которого выполнен запрос, к контроллеру. Об этом будет свидетельствовать запись в журнале событий:

Если "Соединение 1" в контроллере было настроено ранее (прописан номер телефона в соединении), то произойдет только идентификация контроллера.

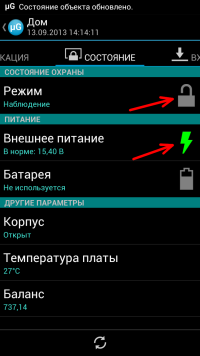

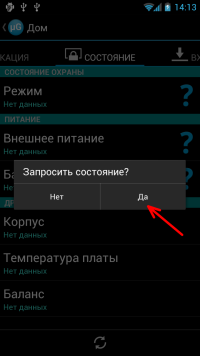

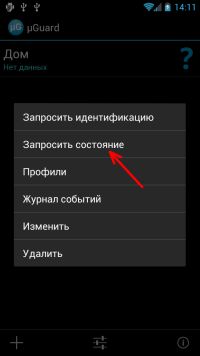

Как запросить состояние?

Запросить состояние можно из главного вида через контекстное меню объекта:

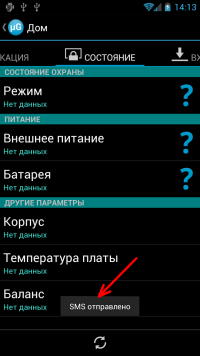

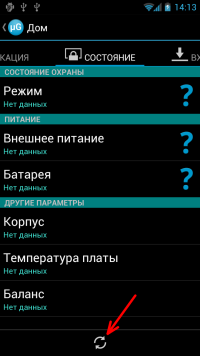

Либо из детального вида объекта со страницы СОСТОЯНИЕ:

Запрос:

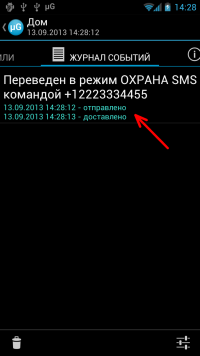

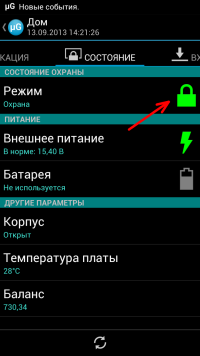

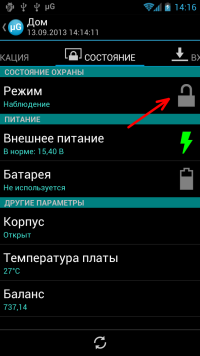

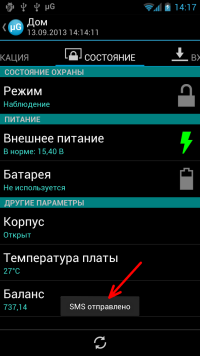

Как изменить режим охраны?

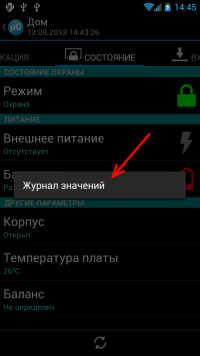

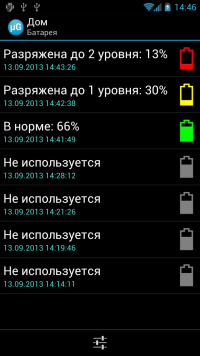

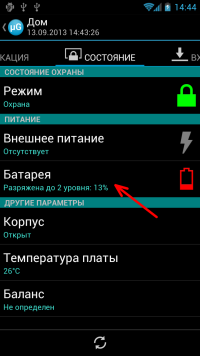

Как просмотреть журнал значений?

Аналогичным образом может быть просмотрен журнал значений для внешнего питания, температуры платы, баланса, входов и выходов.

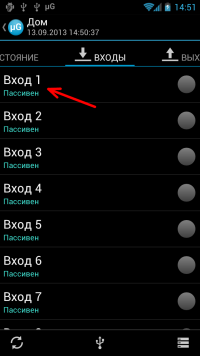

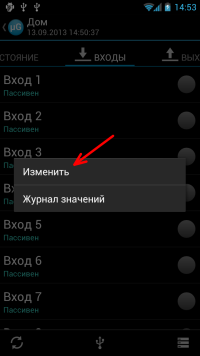

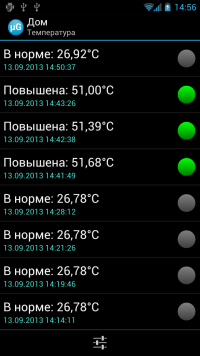

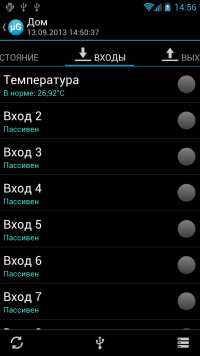

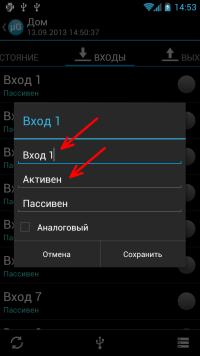

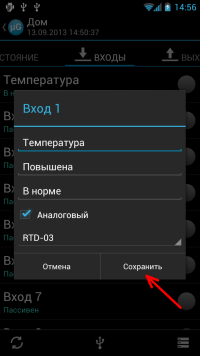

Как изменить настройки входа?

Аналогичным образом могут быть изменены настройки выходов, профилей и периметров (для модификации MZ контроллера).

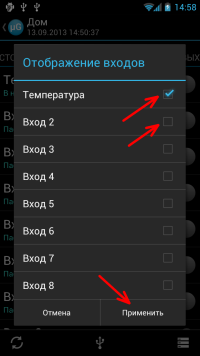

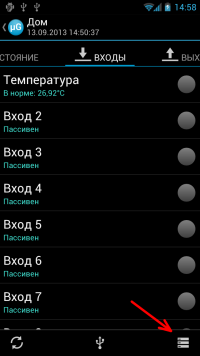

Как скрыть неиспользуемые входы/выходы/профили?

Аналогичным образом изменяется отображение выходов и профилей на соответствующих страницах объекта.

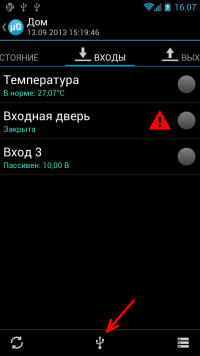

Как добавить свой датчик и привести вольты к желаемым единицам измерения?

Датчик можно добавить как новый:

Либо клонировать существующий (через контекстное меню датчика):

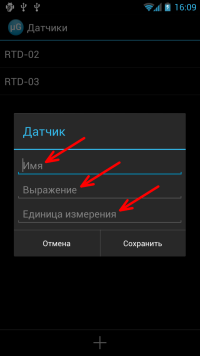

Добавление датчика:

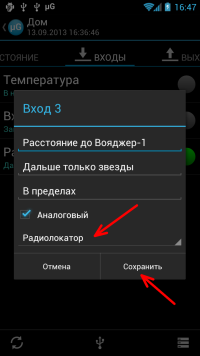

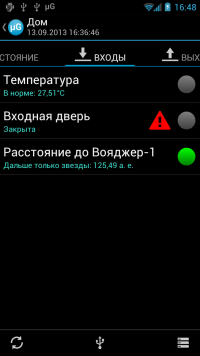

Назначение датчика входу:

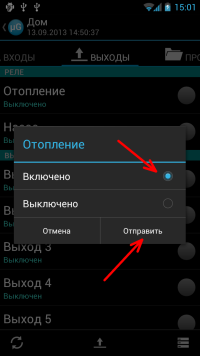

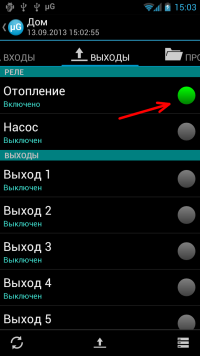

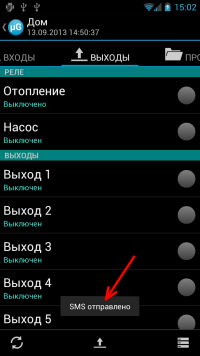

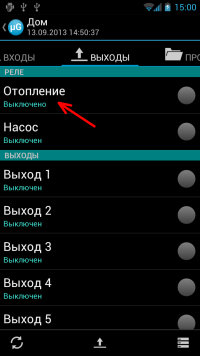

Как управлять выходом?

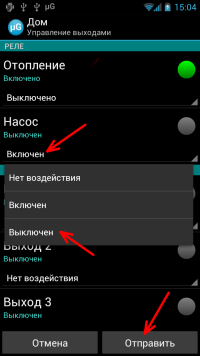

Как управлять несколькими выходами одновременно?

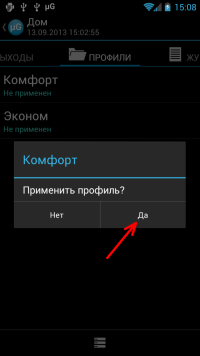

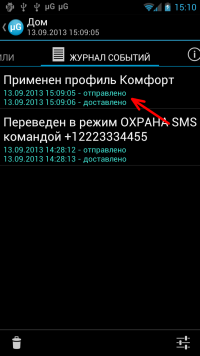

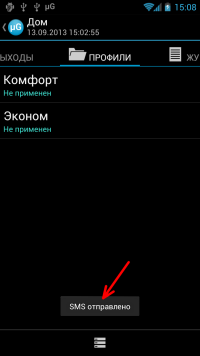

Как применить профиль?

Как просмотреть тревоги?

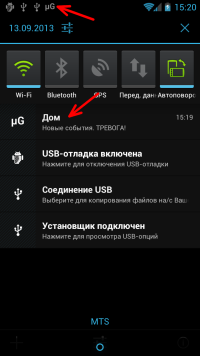

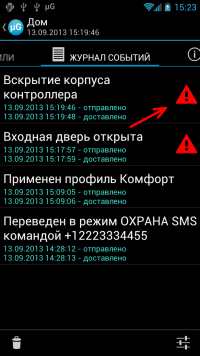

Сообщение о тревоге отображается в области уведомлений. Нажатие на это сообщение приведет к открытию журнала событий данного объекта:

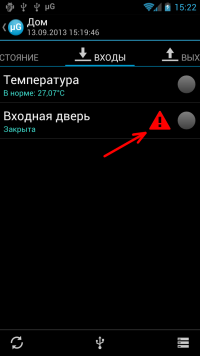

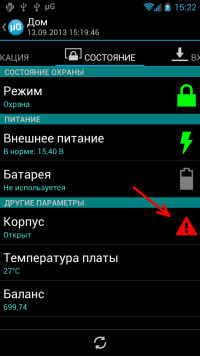

Активные (несброшенные) тревоги отображаются на главном виде (суммарно по объекту), а так же по типам (внешнее питание, батарея, корпус, температура платы, баланс, входы) на страницах детального вида объекта:

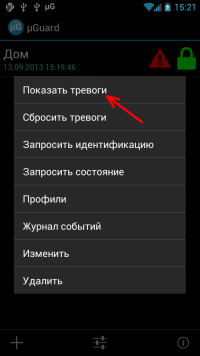

Посмотреть все тревоги по объекту можно через контекстное меню объекта:

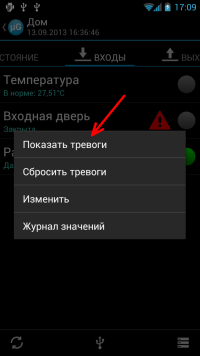

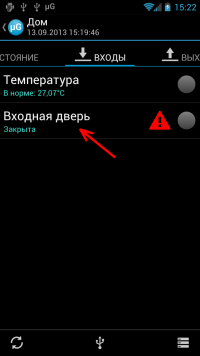

Посмотреть тревоги по конкретному элементу объекта можно через контекстное меню этого элемента:

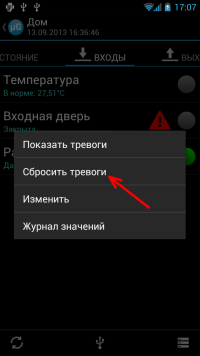

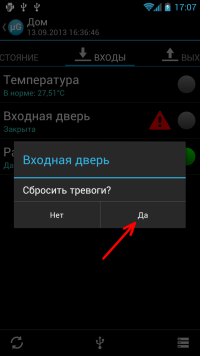

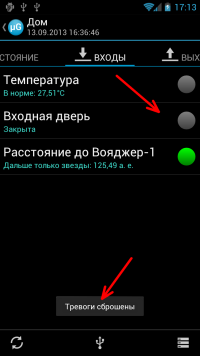

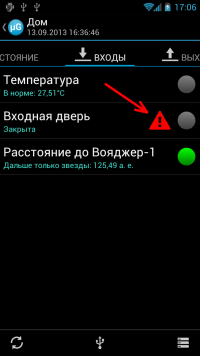

Как сбросить тревоги по типу?

При этом запись о тревогах в журнале событий остается.

Аналогичным образом сбрасываются тревоги по внешнему питанию, батарее, корпусу, температуре платы, балансу.

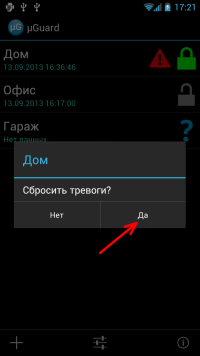

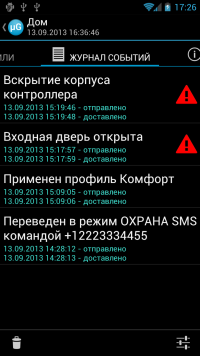

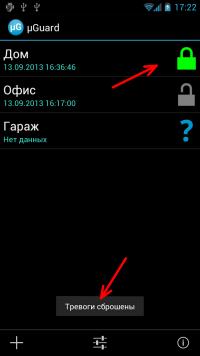

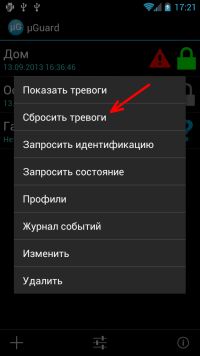

Как сбросить все тревоги?

При этом запись о тревогах в журнале событий остается.

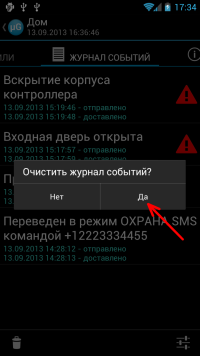

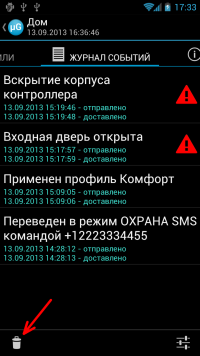

Как очистить журнал событий?

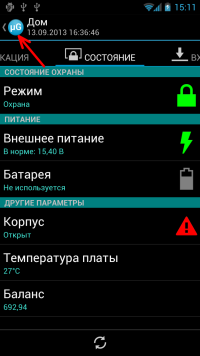

Как вернуться из детального вида объекта к списку объектов?

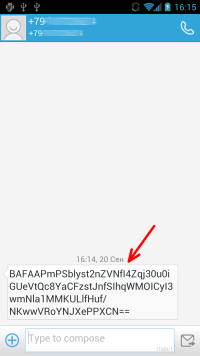

Что делать, если стали приходить нечитаемые SMS?

На телефон стали приходить нечитаемые SMS с номера SIM-карты, установленной в контроллер CCU, например:

1. Проверьте, что используются самые последние версии программы μGuard и прошивки контроллера CCU.
2. Проверьте, что в программу μGuard добавлен объект с верным номером SIM-карты контроллера CCU и паролем, который совпадает (включая регистр) с прописанным в конфигурации контроллера.
3. Проверьте версию Android. Начиная с версии 4.4, сторонним приложениям запрещено перехватывать входящие SMS. На работоспособность μGuard это не влияет, но пользователю придется удалять нечитаемые сообщения вручную.

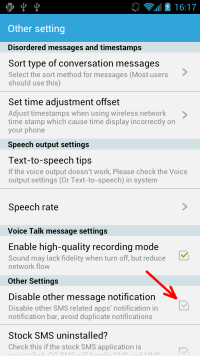

4. Если на телефоне установлена программа GO SMS Pro, то в ее настройках отключите перехват SMS, либо удалите данную программу.

5. В очень редких случаях, из-за ошибки в самой операционной системе Android, может происходить искажение многостраничных (состоящих из нескольких частей) SMS. Это поведение затрагивает все многостраничные SMS, а не только сообщения в формате μGuard. Для решения данной проблемы необходимо установить бесплатную программу Orphaned Texts, которая отображает в виде списка потерянные части SMS, позволяя их просмотреть и удалить, нажав DELETE ALL.

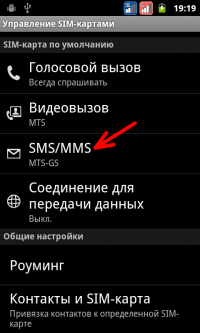

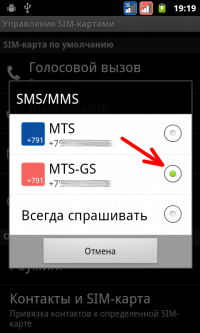

Что делать, если в телефоне две SIM-карты?

В текущих версиях операционной системы Android нет возможности программно управлять выбором SIM-карты. Поэтому приоритет SIM-карты можно задать только средствами самого смартфона вручную. Ниже показан пример настройки смартфона Philips Xenium W632:

Если в конфигурации контроллера CCU включена опция "SMS управление только с телефонов из списка", то номер активной SIM-карты также должен быть прописан в нужном соединении.

10 января 2017 г.

μGuard 3.3

• Поддержка контроллеров CCU422-HOME и CCU825-HOME / HOME+ / PLC / GATE.
• Теперь при запросе идентификации не сбрасываются журналы и настройки отображения объекта.

22 августа 2016 г.

μGuard 3.2

• Поддержка контроллеров CCU422-H и CCU422-GATE (для управления воротами и шлагбаумами).

08 апреля 2016 г.

μGuard 3.1

• Поддержка контроллеров с программируемой логикой (ПЛК/PLC): CCU825-HP, CCU825-HP+E011, CCU825-MZP, CCU825-MZP+E011. Язык программирования EXT.
• Добавлено событие об обновлении прошивки.
• Улучшен механизм ввода и сравнения номеров телефонов. Теперь номер телефона может содержать от 7 до 15 цифр.

27 октября 2015 г.

μGuard 3.0

• Добавлена возможность работы через Интернет.

11 июня 2014 г.

μGuard 2.5

• Добавлена поддержка контроллера CCU422-ARISTON.
• Добавлена настройка "Внешнее питание", с помощью которой задается реакция на отключение внешнего питания контроллера (тревога/уведомление).
• Добавлена настройка "LED индикация", с помощью которой разрешается использовать LED для индикации уведомлений.

06 декабря 2013 г.

μGuard 2.4

• Реализован обход ошибки в Android 4.1+, не позволяющей в некоторых случаях перейти в главный вид из детального по нажатию на иконку в левом верхнем углу.
• Добавлена настройка "количество знаков после запятой" для датчиков.

14 ноября 2013 г.

μGuard 2.3

• Изменена сортировка записей в журнале событий и журнале значений. Теперь записи сортируются по времени отправления сообщений.
• В главное меню объекта добавлена команда "Позвонить". Данная команда позволяет сделать вызов на контроллер для управления через голосовое меню с помощью клавиатуры телефона (DTMF управление).

14 октября 2013 г.

μGuard 2.2

• Повышена информативность диалога изменения объекта.

10 октября 2013 г.

μGuard 2.1

• Исправлена ошибка, возникающая при вычислении математических выражений датчиков на Android 2.2.

08 октября 2013 г.

μGuard 2.0

• Добавлена настройка "Листать по кругу" для детального вида объекта.
• Программа μGuard размещена на Google Play. ТРЕБУЕТСЯ ОБНОВЛЕНИЕ ПРОШИВКИ контроллера до версии 01.03 модификации DROID. Теперь для работы с программой не нужна регистрация (получение ключа). Для каждого объекта, введенного в программу, НЕОБХОДИМО ЗАДАТЬ ПАРОЛЬ доступа для SMS управления в соответствии с конфигурацией контроллера.

13 августа 2013 г.

μGuard 1.9

• Обновлен пользовательский интерфейс.
• Реализована возможность листания страниц жестами.
• Реализована возможность быстрого возврата к главному виду из детального посредством нажатия на иконку в левом верхнем углу.

25 апреля 2013 г.

μGuard 1.8

• Добавлена поддержка новых модификаций контроллеров CCU825-H+E011-DROID и CCU825-MZ+E011-DROID, в комплект которых включена лицензия на μGuard (регистрация бесплатна).
• Добавлена поддержка новых модификаций контроллеров CCU825-S+232, CCU825-S+485, CCU825-SM.

04 марта 2013 г.

μGuard 1.7

• Добавлена поддержка новых модификаций контроллеров CCU825-H-DROID и CCU825-MZ-DROID, в комплект которых включена лицензия на μGuard (регистрация бесплатна).
• Добавлена возможность просмотра истории значений следующих элементов: входы, выходы, внешнее питание, батарея, температура платы, баланс. При длительном нажатии на любом из этих элементов появляется контекстное меню "Журнал значений".

20 февраля 2013 г.

μGuard 1.6

• Добавлена поддержка новой модификации контроллера CCU422-LT-DROID, в комплект которого включена лицензия на μGuard (регистрация бесплатна).
• Добавлена функция выборочного просмотра тревог. Длительное нажатие на тревожный объект или тревожные элементы объекта приводит к появлению контекстного меню "Показать тревоги".
• Добавлена функция сброса тревог. Теперь нет необходимости удалять тревожные записи из журнала для сброса тревог. Длительное нажатие на тревожный объект или тревожные элементы объекта приводит к появлению контекстного меню "Сбросить тревоги". Записи в журнале при этом не стираются.
• Добавлена функция автоматической очистки журнала. Время хранения записей задается пользователем.

21 января 2013 г.

μGuard 1.5

ТРЕБУЕТСЯ ОБНОВЛЕНИЕ МИКРОПРОГРАММЫ до версии 01.02 Jan 21 2013

• Добавлена функция клонирования датчика.
• Добавлена поддержка профилей.
• Теперь в журнале отображается имя пользователя ключа Touch Memory, заданного в конфигураторе, а не номер.
• Теперь передается скорректированное значение термодатчика RTD-03 согласно калибровке, заданной в конфигураторе.
• Теперь в списке объектов вместо типа контроллера отображается время последнего обновления состояния.

• В очень редких случаях в некоторых регионах были проблемы с доставкой SMS. Для устранения этого явления изменен формат SMS сообщений. СТРОГО ТРЕБУЕТСЯ ОБНОВЛЕНИЕ МИКРОПРОГРАММЫ до версии 01.02 Jan 21 2013.
• Исправлена ошибка, возникающая при вводе десятичной запятой вместо точки в редакторе формулы приведения датчика.

29 декабря 2012 г.

μGuard 1.4

• Теперь содержание формы запроса регистрации сохраняется при формировании запроса для повторного использования.

• Исправлена ошибка, в редких случаях приводящая к исключению при закрытии формы после редактирования параметров входа.

28 декабря 2012 г.

μGuard 1.3

• Добавлена возможность настройки звука и вибрации тревожного оповещения. Расширен набор встроенных звуков. Добавлена возможность выбора внешних звуков.

20 декабря 2012 г.

μGuard 1.2

• Повышена информативность уведомлений в случае прихода SMS от незарегистрированных или неидентифицированных контроллеров.

• Исправлена ошибка, приводящая к излишним уведомлениям в случае прихода от контроллеров текстовых SMS (не в бинарном формате обмена).

19 декабря 2012 г.

μGuard 1.1

• Добавлена функция отображения времени последнего обновления информации о состоянии контроллера. Для того чтобы эта функция работала при выполнении команд изменения режима охраны и управления выходами, необходимо обновление микропрограммы контроллера до версии 01.02 Dec 19 2012.

• Исправлена ошибка, приводящая к многократной записи "Информационное сообщение" в журнал событий при выборе более одного элемента в группе конфигуратора "Состав информационного сообщения".

17 декабря 2012 г.

μGuard 1.0

• Выпущена программа μGuard для дистанционного контроля CCU825 и CCU422. Программа работает на смартфонах и планшетах под ОС Android. Минимальная версия Android 2.2.

  Вся информация об объекте (состояние входов/выходов, режим охраны, напряжение питания, заряд батареи, температура платы, баланс) отображается в текстовом и графическом виде на нескольких вкладках программы. Журнал событий позволяет в любое время проанализировать события на объекте и порядок их возникновения. Для управления контроллерами достаточно выбрать команду из списка, нет необходимости помнить текстовые имена реле и набирать SMS. Все данные передаются в двоичном виде, что позволяет получать полную информацию о приборе используя одно SMS.

  Программа не требует сложной настройки, для начала работы достаточно ввести название и номер телефона объекта, получить лицензионный ключ от компании ООО "Гард-Софт". Поддерживаются все типы контроллеров CCU825 и CCU422 (требуется обновление микропрограммы).
