1. Общие сведения

Датчики (извещатели) по типу питания можно разделить на пассивные и активные. Пассивные не требуют источника питания. Для работы активных датчиков источник питания необходим. Примеры пассивных датчиков: кнопка, магнитный контакт (геркон). Примеры активных датчиков: движения (объема), утечки газа, протечки, пожарные (задымления, возгорания).

Активные датчики могут получать питание по шлейфу (сигнальная линия) или по отдельной линии. В пассивном состоянии датчики могут иметь нормально замкнутый или нормально разомкнутый сигнальный контакт. В активном состоянии датчики могут сигнализировать о тревоге повышением тока потребления от сигнального шлейфа.

Датчики могут быть подключены к контроллеру при условии соблюдения тока потребления и значения минимального питающего напряжения. Датчики адресного типа и имеющие цифровой интерфейс подключить непосредственно к контроллеру невозможно.

2. Подключение пожарных датчиков с питанием по шлейфу

В зависимости от типа и режима, датчики потребляют от сигнального шлейфа разный ток. В пассивном состоянии датчик потребляет 40-250 мкА. В активном состоянии ток потребления датчика увеличивается до 10-50 мА.

Номинальное напряжение в шлейфе без датчиков, с подключенным терминальным резистором 4.7 кОм составляет 9.5 В. Минимальное напряжение в шлейфе с максимальным количеством датчиков должно быть 9.2 В. Это гарантирует корректную работу датчиков с паспортным напряжением питания 9 В и меньше.

Максимальный ток короткого замыкания шлейфа — 40 мА. Любой датчик может быть подключен в шлейф без последовательного токоограничивающего резистора.

Таблица 1. Краткий список пожарных датчиков с питанием по шлейфу
Наименование Ток потребления извещателя в пассивном состоянии, мкА (\$I_"sn"\$) Назначение

ИП 212-63М "ДАНКО вариант 2"

75

Извещатель пожарный дымовой

ИП 212-63М "ДАНКО"

80

Извещатель пожарный дымовой

ИП 212-141

40

Извещатель пожарный дымовой

ИП 212-41М

40

Извещатель пожарный дымовой

ИП 212-44 "ДИП44"

200

Извещатель пожарный дымовой

ИП 212-45

50

Извещатель пожарный дымовой

ИП 212-46

60

Извещатель пожарный дымовой

ИП 212-85

80

Извещатель пожарный дымовой

ИП 212-58 "ECO1003"

70

Извещатель пожарный дымовой

ИП 212-90

130

Извещатель пожарный дымовой

ИП 212-117

110

Извещатель пожарный дымовой

ИП 212-141

40

Извещатель пожарный дымовой

ИП 101-23-A1R "ECO1005"

80

Извещатель пожарный тепловой максимально-дифференциальный

ИП 101-3А-A3R1

80

Извещатель пожарный тепловой максимально-дифференциальный

ИП 212-88А

81

Извещатель пожарный дымовой

ИПД "Кадет-М"

90

Извещатель пожарный дымовой

ИО 409-28 "РАПИД-3"

250

Извещатель охранный оптико-электронный

2.1. Подключение пожарных датчиков

Для подключения датчиков с питанием по шлейфу могут быть использованы только входы 1 и 2 контроллера.

Перед подключением питания к контроллеру подключите датчики. Подключите источник питания к контроллеру. После этого в конфигураторе контроллера сделайте соответствующие настройки, см. Раздел 2.2.

Пожарные датчики подключаются к шлейфу параллельно. На рисунке Рисунок 1 приведена типовая схема подключения. В последнем датчике, непосредственно в его клеммах, монтируется терминальный резистор \$R_"тр"\$, который, потребляя часть тока шлейфа, задаёт его номинальное рабочее напряжение. Рекомендуемый тип резистора: 4.7 кОм.

grc17 fire sensor
Рисунок 1. Подключение пожарных датчиков с питанием по шлейфу

2.2. Настройка контроллера

conf fire sensor
Рисунок 2. Настройка входа 1 для подключения датчиков с питанием по шлейфу
  1. Откройте страницу Входы в конфигураторе контроллера.

  2. Выберите Вход 1.

  3. Установите галочку Разрешено.

  4. Установите Тип входа в значение Пожарный извещатель.

  5. Нажмите Применить.

  6. В конфигураторе на странице Входы проконтролируйте напряжение на входе.

    В нормальном состоянии напряжение должно быть в диапазоне 8.5-9.7 В. Напряжение вне этого диапазона расценивается контроллером как ТРЕВОГА. При напряжении менее 8.5 В, ток потребления шлейфа превышен, что свидетельствовует о сработке датчика, коротком замыкании шлейфа или о превышении масимального количества датчиков. Напряжение более 9.7 В свидетельствует об отсутствии терминального резистора или об обрыве шлейфа.

После подключения необходимо убедиться в правильной работе системы. Для этого нужно сымитировать сработку любого датчика в шлейфе с помощью способа, описанного в документации производителя на датчик. После регистрации тревоги, для перевзвода извещателей, контроллер может снимать питание шлейфа на время 2 секунды. Это поведение зависит от настройки Максимальное кол-во тревог в одной охранной сессии:

  • Если выбрано значение Без ограничений, происходит перевзвод при каждой тревоге.

  • Если выбрано значение 1, перевзовда не происходит.

  • Если выбрано значение больше 1, происходит перевзвод при каждой тревоге, кроме последней.

Выбор любого числового значения позволяет найти активный датчик по светящемуся на нем индикатору. В этом случае для перевзвода необходимо перевести контроллер в режим НАБЛЮДЕНИЕ, а затем в режим ОХРАНА.

Настройка входа 2 производится аналогично.

2.3. Максимальное количество пожарных датчиков в одном шлейфе

Напряжение в шлейфе с подключенными датчиками в режиме НОРМА должно быть не менее 9.2 В. Количество однотипных датчиков \$N\$ подключаемых в шлейф рассчитывается по следующей формуле: \$N = 1200 / I_"sn"\$; где \$I_"sn"\$ — ток потребления датчика (мкА) в режиме НОРМА. Полученное значение нужно округлить до меньшего целого.

Пример расчета максимального количества датчиков типа ИП 212-141, подключенных к одному шлейфу. Согласно документации изготовителя ток потребления датчика в режиме НОРМА \$I_"sn" = 40 text{ мкА}\$. Тогда количество датчиков \$N = 1200 / 40 = 30\$.
Пример расчета максимального количества датчиков типа ИП 212-117, подключенных к одному шлейфу. Согласно документации изготовителя ток потребления датчика в режиме НОРМА \$I_"sn" = 110 text{ мкА}\$. Тогда количество датчиков \$N = 1200 / 110 = 10.9(10)\$.
Пример расчета максимального количества датчиков разного типа подключенных к одному шлейфу. При подключении датчиков разного типа, нужно просуммировать их \$I_"sn"\$ и убедиться, что сумма не превышает значения 1200 мкА. К шлейфу подключаются два охранных датчика ИО 409-28 "РАПИД-3" с суммарным \$I_"sn1" = 250*2 = 500 text{ мкА}\$. Оставшиеся 700 мкА питающего тока позволяют подключить еще 5 датчиков ИП 212-90 с \$I_"sn2" = 130*5 = 650 text{ мкА}\$.

3. Подключение датчиков движения с питанием по отдельной линии

Типовой ток потребления датчиков движения 10-15 мА и напряжение питания 9-24 В. Для подключения питания такие дачики имеют отдельные контакты и получают питание от контроллера или от отдельного источника. Передают сигнал о тревоге посредством размыкания контактов встроенного слаботочного реле. Часто имеют дополнительные контакты тампера, сигнализирующего о вскрытии корпуса. Подключение таких датчиков производится 4-х жильным кабелем КСПВ. После подачи питания, датчику требуется некоторое время для выхода на рабочий режим. Типовое время составляет 60 секунд. После выхода на режим контакты реле датчика переходят в замкнутое состояние до момента тревоги. В режиме ТРЕВОГА датчик размыкает контакты реле на некоторе время (типовое значение 4 секунды).

Таблица 2. Краткий список датчиков движения с питанием по отдельной линии
Наименование Назначение

АСТРА-4, АСТРА-621

Извещатель охранный объемный

ФОТОН-9, ФОТОН-15

Извещатель охранный объемный

РАПИД-4

Извещатель охранный объемный

3.1. Подключение датчиков движения

Для подключения датчиков с питанием по отдельной линии могут использоваться только входы 3 и 4 контроллера. На рисунке Рисунок 3 приведена типовая схема подключения датчиков с использованием входа 4 контроллера. Питание датчиков взято с выхода питания 10VS контроллера. Цепь TMP - сигнал вскрытия корпуса датчика не используется.

grc17 motion sensor
Рисунок 3. Подключение датчиков движения с питанием по отдельной линии

3.2. Настройка контроллера

conf inputs common
Рисунок 4. Настройка общих параметров входов для подключения датчиков движения
  1. Откройте страницу Общие параметры входов.

  2. Установите параметр Задержка контроля входов при включении или при выходе из режима экономии энергии в значение 60 с. Задержка контроля входов предотвращает формирование тревоги от датчиков движения до их готовности после включения питания или перезагрузки контроллера.

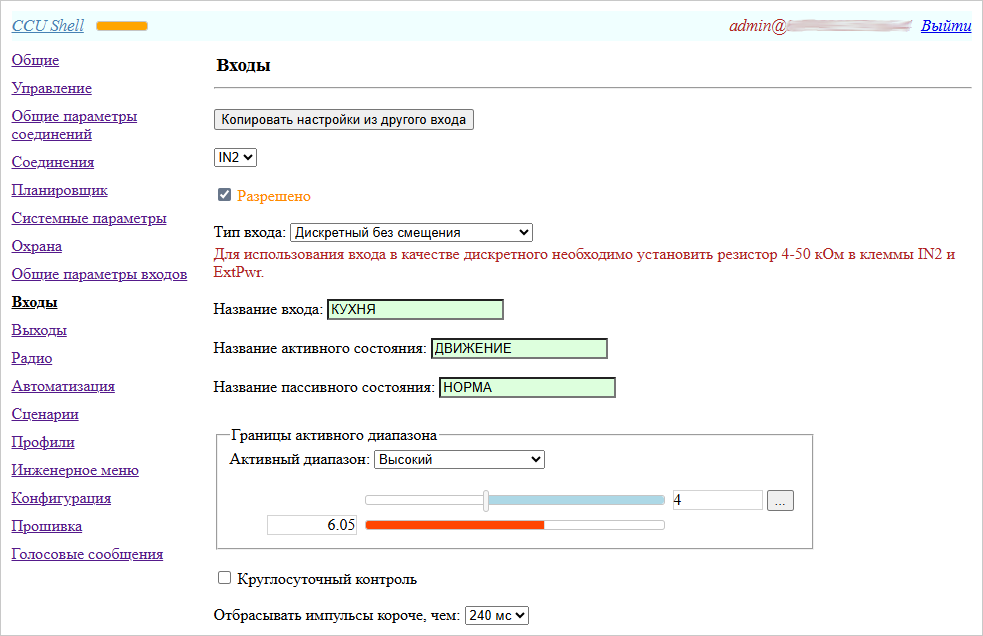

conf motion sensor
Рисунок 5. Настройка входа 4 для подключения датчиков движения с питанием по отдельной линии
  1. Откройте страницу Входы в конфигураторе контроллера.

  2. Выберите Вход 4.

  3. Установите галочку Разрешено.

  4. Установите Тип входа в значение Дискретный.

  5. Установите Активный диапазон в значение Высокий.

  6. Установите Границы активного диапазона в значение 2 В.

  7. Нажмите Применить.

3.3. Максимальное количество датчиков движения на одной линии питания

Максимальный ток выхода 10VS составляет 0.2 А. Типовой ток потребления датчика движения составляет 15 мА. Это позволяет запитать от выхода 10VS 10-12 датчиков. В случае превышения тока потребления самовосстанавливающийся предохранитель контроллера разорвёт цепь питания 10VS. Если требуется подключить к контроллеру большее количество датчиков, можно использовать для их питания выходы 1 и 2 контроллера, если они не используются для других целей. Для этого, в конфигураторе нужно сделать соответствующие настройки.

conf out1 as power
Рисунок 6. Настройка выхода 1 для питания датчиков по отдельной линии
  1. Подключите линию питания датчика движения к выходу 1 контроллера.

  2. Откройте страницу Выходы в конфигураторе контроллера.

  3. Выберите Выход 1.

  4. Установите галочку Разрешено.

  5. Снимите галочку Разрешено дистанционное управление.

  6. Нажмите Применить.

conf out1 on
Рисунок 7. Включение выхода 1 для питания датчиков по отдельной линии
  1. Откройте страницу Управление в конфигураторе контроллера.

  2. Нажмите кнопку Вкл выхода OUT1.

Контроллер запомнит состояние выхода 1 и будет постоянно держать его включенным после включения питания или перезагрузки. Выход 2 настраивается аналогичным образом.

Тестером можно проверить наличие напряжения на выходе 1. Напряжение на выходе 1 определяется по формуле \$U_"пит" - 0.3 text{ В}\$, где \$U_"пит"\$ — напряжение источника питания или батареи. Например, при \$U_"пит" = 15 text{ В}\$, напряжение на выходе 1 равно 14.7 В. Максимальный ток выхода 1 или 2 составляет 0.2 А. Если оба выхода сконфигурированы как питающие, они могут быть объединены перемычкой для питания большего количества датчиков удвоенным током.

grc17 motion sensor outpwr
Рисунок 8. Объединение выходов для увеличения тока питания датчиков
