1. Общие сведения

1.1. Назначение

Термодатчик RTD-05 предназначен для контроля температуры окружающего воздуха. Разработан для применения с контроллерами CCU.

1.2. Описание

Датчик выпускается в трёх вариантах исполнения.

rtd 05

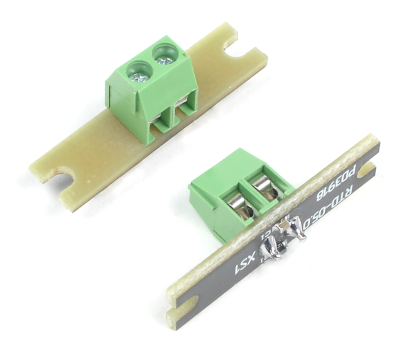

Рисунок 1. Исполнение RTD-05 без корпуса


rtd 05 indr

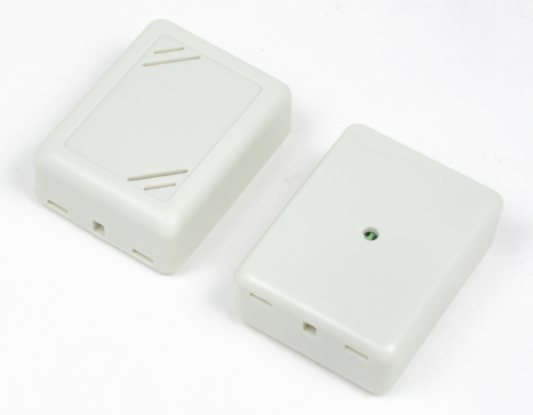

Рисунок 2. Исполнение RTD-05-INDR в корпусе, комнатный


rtd 05 outdr

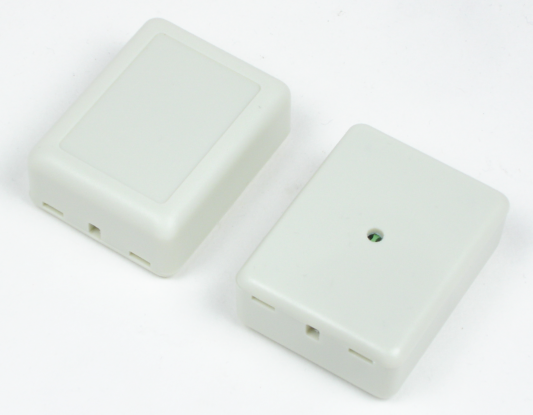

Рисунок 3. Исполнение RTD-05-OUTDR в корпусе, уличный

По принципу действия термодатчик представляет собой термистор с отрицательным температурным коэффициентом (NTC). Сопротивление термистора меняется в зависимости от температуры и может быть измерено контрольным прибором.

1.3. Основные возможности и характеристики

  • Диапазон измерения: -40…​+110°С.

  • Погрешность измерения: ±1°С.

  • Подключается непосредственно ко входам контроллера CCU.

  • Поддерживается контроллерами CCU422 и CCU825.

  • Сопротивление при температуре 25°С: 10 кОм ±1 %.

rtd 05 dimensions

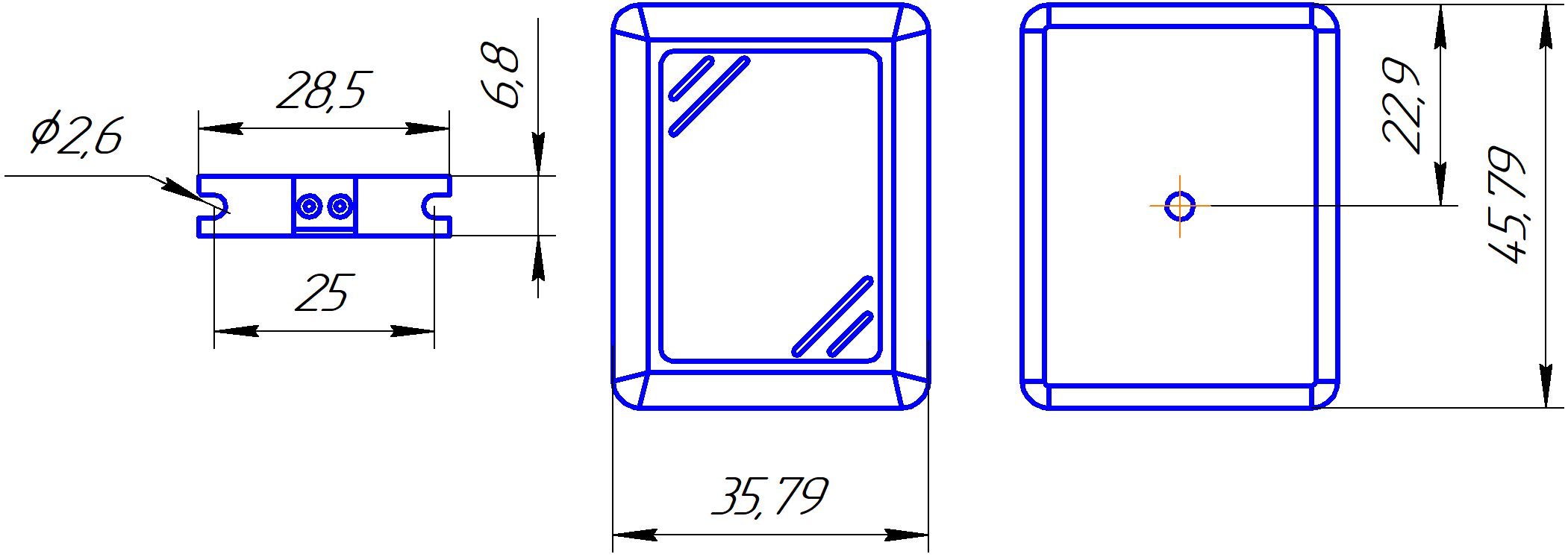

Рисунок 4. Габаритные и установочные размеры термодатчика RTD-05

2. Подключение и монтаж

Для подключения термодатчика RTD-05 рекомендуется использовать любой двухжильный кабель с минимальным сечением \$0.5 text{ мм}^2\$. Например, провод ШВВП \$2text{x}0.5 text{ мм}^2\$ с максимальной длиной 10 метров.

2.1. Подключение к CCU825

ccu825 rtd 05

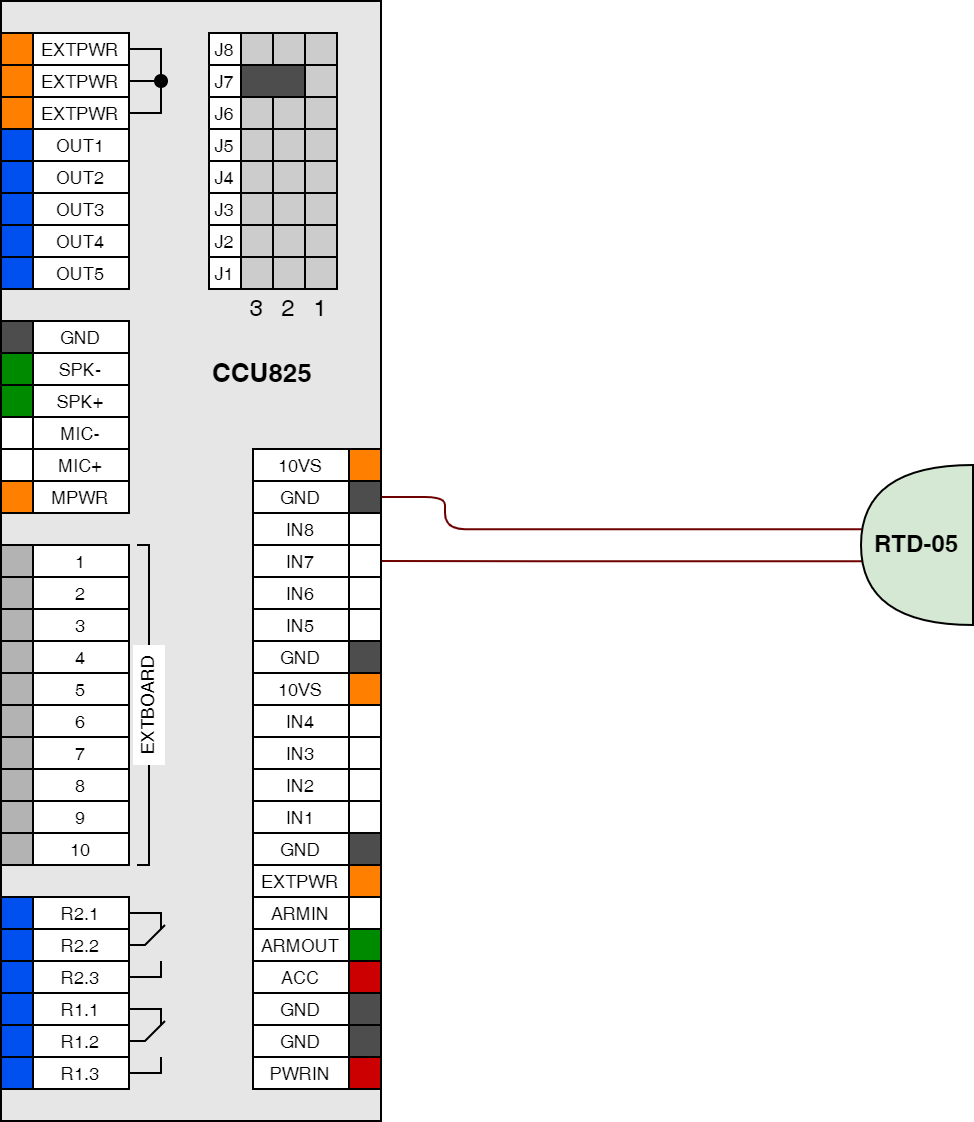

Рисунок 5. Схема подключения термодатчика RTD-05 к контроллеру CCU825

Конфигурационный джампер входа 7, к которому подключен термодатчик, установлен в положение 2-3.

Для подключения термодатчика может быть использован любой вход контроллера CCU825. При этом джампер соответствующего входа должен быть установлен в положение 2-3.

2.2. Подключение к CCU422 аппаратной версии 13.хх/15.хх

ccu422 h13 h15 rtd 05

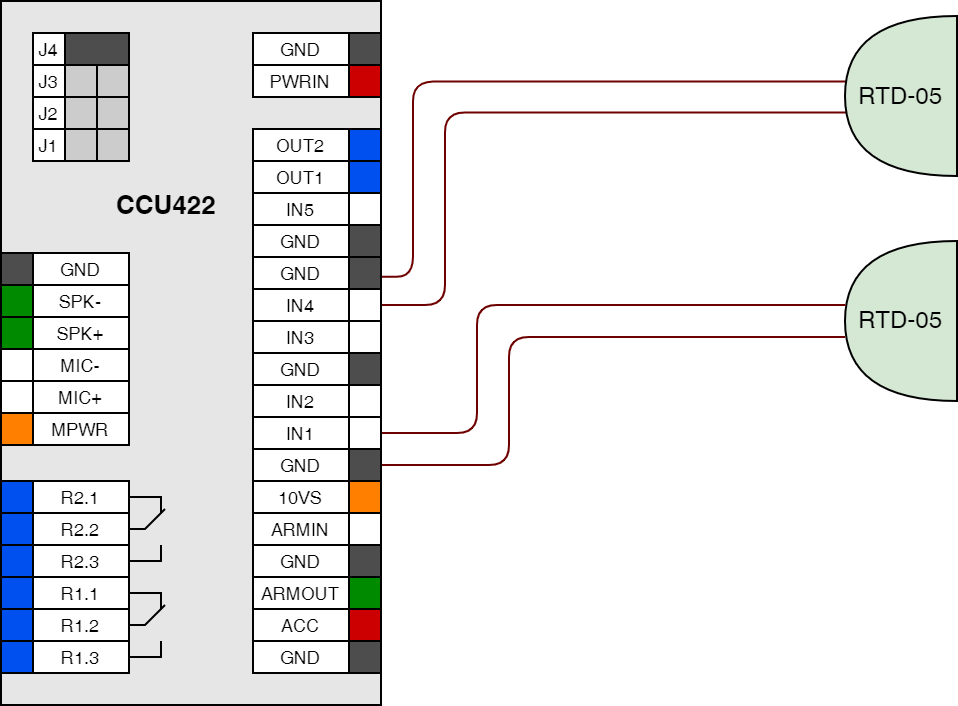

Рисунок 6. Схема подключения термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 13.хх/15.хх

Темродатчики подключены ко входам 1 и 4. Конфигурационный джампер входа 1 снят, а входа 4 установлен.

Для подключения термодатчика к контроллеру CCU422 аппаратной версии 13.хх/15.хх может быть использован любой вход. При подключении термодатчика ко входам 1 или 2 соответствующие джамперы должны быть сняты. При подключении термодатчика ко входам 3 или 4 соответствующие джамперы должны быть установлены.

2.3. Подключение к CCU422 аппаратной версии 17.00

ccu422 h17 rtd 05

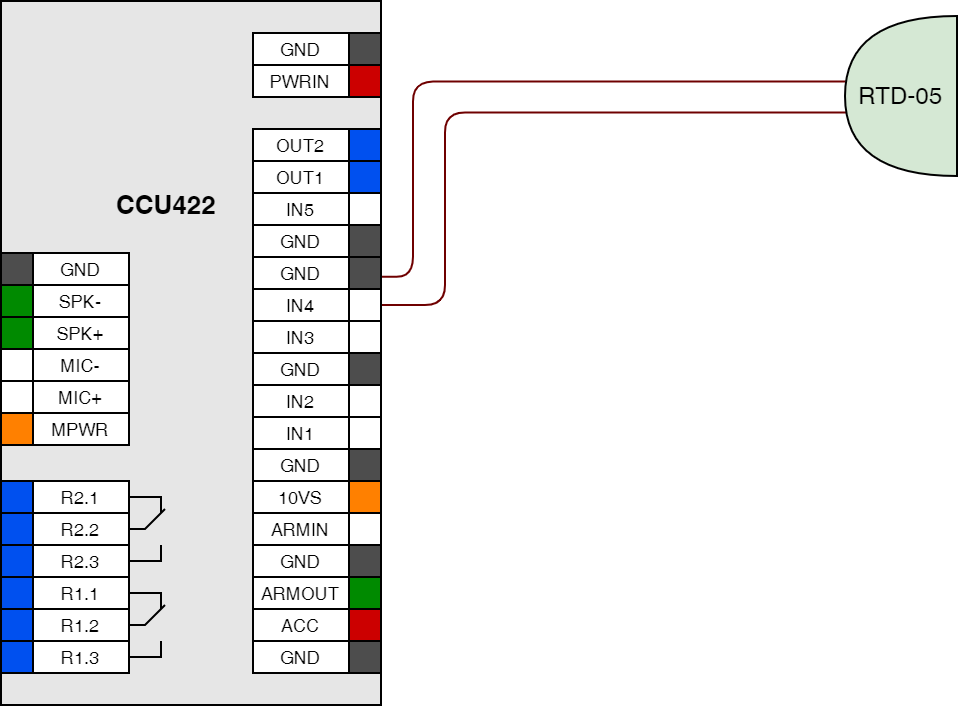

Рисунок 7. Схема подключения термодатчика RTD-05 к контроллеру CCU422 аппаратной версии 17.00

Темродатчик подключен ко входу 4. В контроллере CCU422 аппаратной версии 17.00 джамперы отсутствуют.

Для подключения термодатчика к контроллеру CCU422 аппаратной версии 17.00 могут быть использованы только входы 3 и 4.

3. Настройка

ccu422 rtd 05 conf1

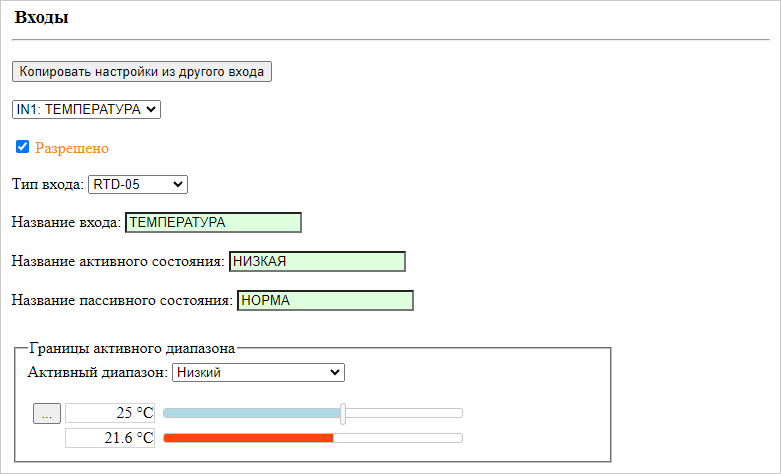

Рисунок 8. Пример настройки входа для контроля падения температуры


ccu422 rtd 05 conf2
Рисунок 9. Пример настройки входа для контроля выхода температуры из заданного диапазона
