Платы расширения функций контроллера
Плата ExtLeds (расширенная индикация)
Ссылки
Назначение
Плата ExtLeds разработана специально для контроллеров CCU825 и предназначена для отображения расширенной информации о состоянии контроллера.
Основные возможности и характеристики
- Индикация: 16 входов, 2 реле, 5 выходов, уровень сигнала GSM, состояние сети GSM, наличие питания
- Поддерживается контроллерами CCU825
- Совместима со всеми типами корпусов
- Возможна самостоятельная установка
Плата E01.1 (16 входов)
Ссылки
Назначение
Плата E01.1 разработана специально для контроллеров CCU825 и добавляет 8 входов, позволяющих подключить дополнительные датчики. При этом суммарное количество входов равно 16.
Основные возможности и характеристики
- Дополнительные 8 входов (16 в сумме)
- Поддерживается контроллерами CCU825
- Совместима со всеми типами корпусов
- Возможна самостоятельная установка
Плата E01.3 (RS-232)
Ссылки
Назначение
Плата E01.3 разработана специально для контроллеров CCU825-B и добавляет интерфейс RS-232, позволяющий подключить GPS-приемник.
Основные возможности и характеристики
- Интерфейс RS-232 для подключения GPS-приемника
- Поддерживается контроллерами CCU825-B
- Совместима со всеми типами корпусов
- Возможна самостоятельная установка
Плата E03.1 (RS-485, 14 входов)
Ссылки
Назначение
Плата E03.1 разработана специально для пультовых контроллеров CCU825 и добавляет интерфейс RS-485, позволяющий подключить контроллер к пультовой программе GuardTracker через проводную линию связи и 6 входов, позволяющих подключить дополнительные датчики. При этом суммарное количество входов равно 14.
Основные возможности и характеристики
- Интерфейс RS-485 для подключения к пультовой программе GuardTracker
- Дополнительные 6 входов (14 в сумме)
- Поддерживается контроллерами CCU825-S/S+
- Совместима со всеми типами корпусов
- Возможна самостоятельная установка
Плата E06 (расширение портов питания)
Ссылки
Назначение
Плата E06 разработана специально для контроллеров CCU825 и предназначена для решения проблемы нехватки клемм питания при большом кол-ве датчиков и исполнительных устройств, подключенных к контроллеру.
Основные возможности и характеристики
- Дополнительные 5 линий питания и 5 земель на клеммах контроллера
- Поддерживается контроллерами CCU825
- Совместима со всеми типами корпусов
- Возможна самостоятельная установка
end faq
Разное
Термодатчик RTD-03.2
Внешний вид термодатчика RTD-03.2 (без корпуса)
Внешний вид термодатчика RTD-03.2-INDR (комнатный)
Корпус комнатного варианта имеет дополнительные отверстия на передней крышке.
Внешний вид термодатчика RTD-03.2-OUTDR (уличный)
Корпус уличного варианта не имеет дополнительных отверстий.
Ссылки
Назначение
Термодатчик RTD-03.2 предназначен для измерения температуры окружающего воздуха и разработан специально для контроллеров CCU.
Основные возможности и характеристики
- Диапазон измерения: -40…+125°C
- Погрешность измерения: ±2°С
- Погрешность измерения после калибровки: ±0.5°С
- Возможность калибровки средствами контроллера CCU
- Подключается непосредственно ко входам контроллера CCU
- К контроллеру CCU может быть подключено несколько датчиков одновременно
- Три варианта исполнения: без корпуса, комнатный, уличный
- Поддерживается контроллерами CCU422/CCU825/CCU706
Термодатчик RTD-04-PIPE
Ссылки
Назначение
Термодатчик RTD-04-PIPE выполнен в форм-факторе с креплением на трубу и предназначен для измерения температуры теплоносителя.
Основные возможности и характеристики
- Диапазон измерения: -30…+105°C
- Погрешность измерения: ±1°С
- Подключается непосредственно ко входам контроллера CCU
- К контроллеру CCU может быть подключено несколько датчиков одновременно
- Крепление на трубу диаметром до 18 мм с помощью штатного зажима
- Крепление на трубу диаметром до 48 мм с помощью пастикового хомута
- Поддерживается контроллерами CCU422/CCU825
Микрофон активный RMA-04
Ссылки
Назначение
Микрофон активный RMA-04 предназначен для использования в составе внешнего переговорного устройства и разработан специально для контроллеров CCU.
Основные возможности и характеристики
- Высокая чувствительность
- Встроенный усилитель с 2 уровнями
- Подключается к специальным входам контроллера CCU
- Поддерживается контроллерами CCU422/CCU825/CCU706

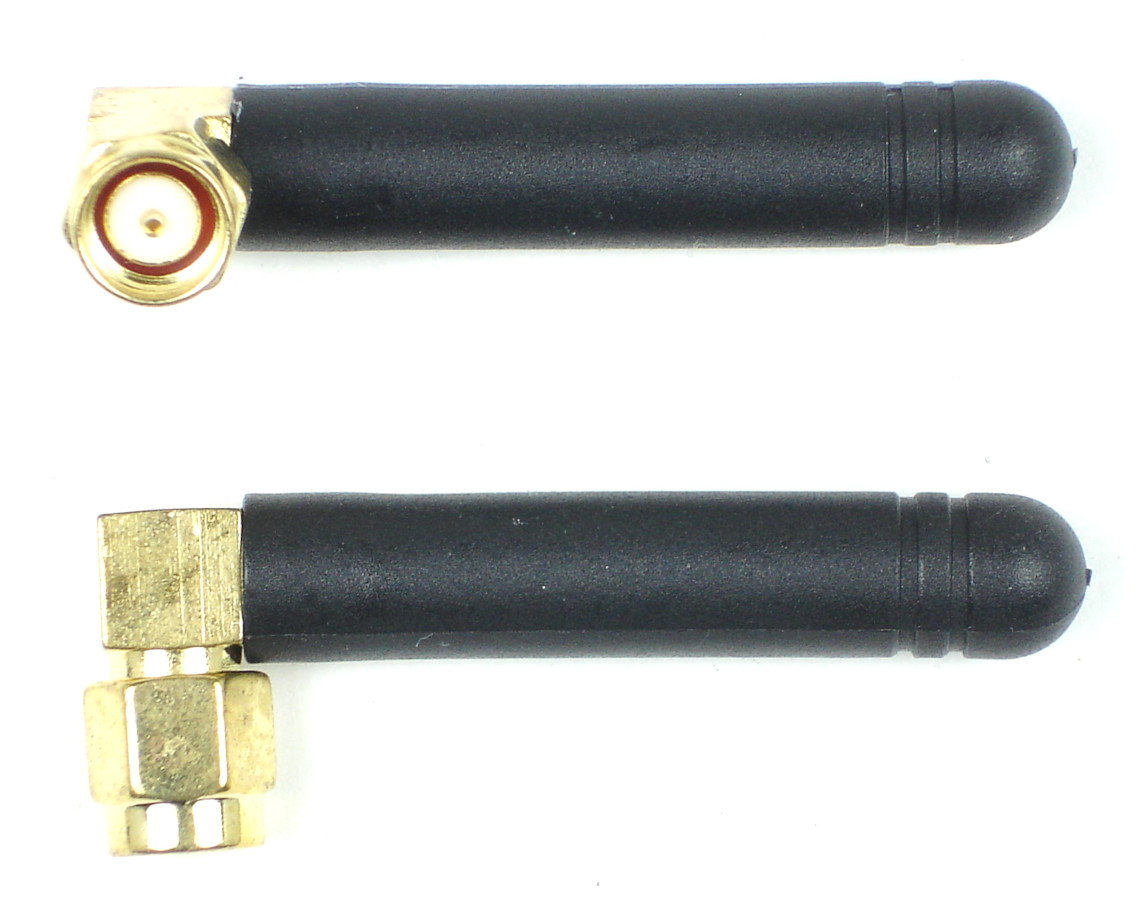

GSM антенна внешняя штыревая AR
Назначение
GSM антенна внешняя штыревая AR предназначена для контроллеров CCU, установленных в местах с достаточным уровнем GSM сигнала.
Основные возможности и характеристики
- Разъем подключения: SMA
- Угловая, допускает разворот вдоль корпуса
- Подходит для контроллеров CCU825

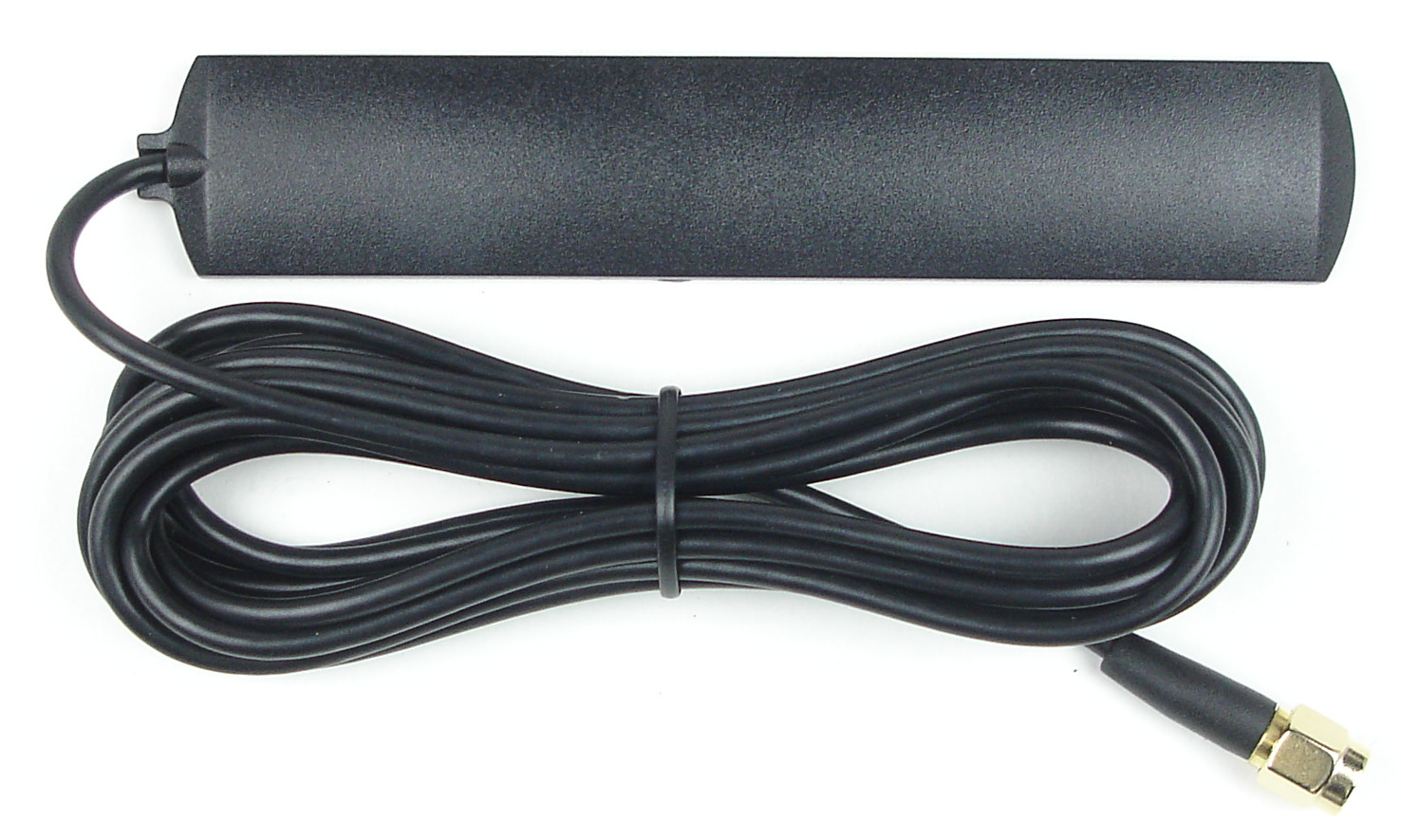

GSM антенна выносная на кабеле AE
Назначение
GSM антенна выносная на кабеле AE предназначена для контроллеров CCU, установленных в местах со слабым уровнем GSM сигнала.
Основные возможности и характеристики
- Разъем подключения: SMA
- Длина кабеля: 2 м
- Клеевой слой для крепления на поверхность
- Подходит для контроллеров CCU825/CCU706

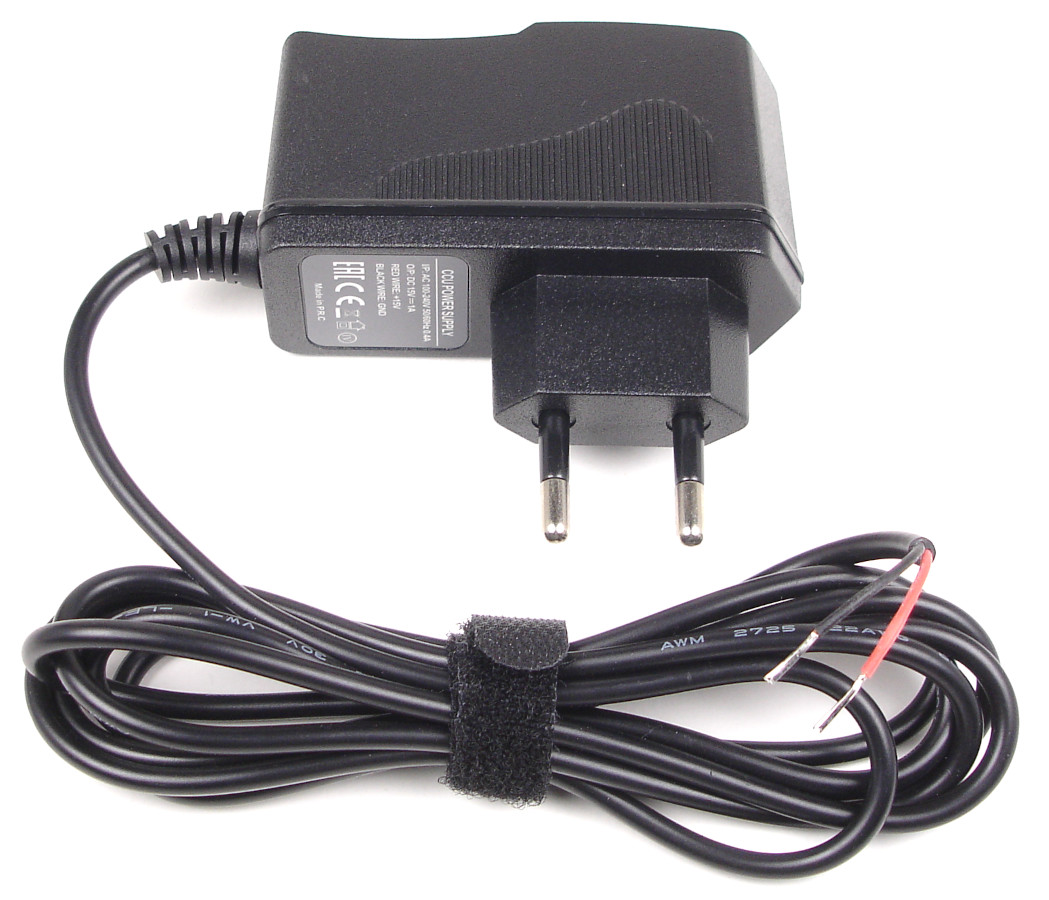

Блок питания сетевой
Назначение
Блок питания сетевой предназначен для питания контроллеров CCU в корпусе с креплением на стену от сети переменного тока.
Основные возможности и характеристики
- Вход: 100-240 В ~ 50/60 Гц
- Выход: 15 В ⎓1 А
- Защита от короткого замыкания выхода
- Подходит для контроллеров CCU422/CCU825 в корпусе с креплением на стену

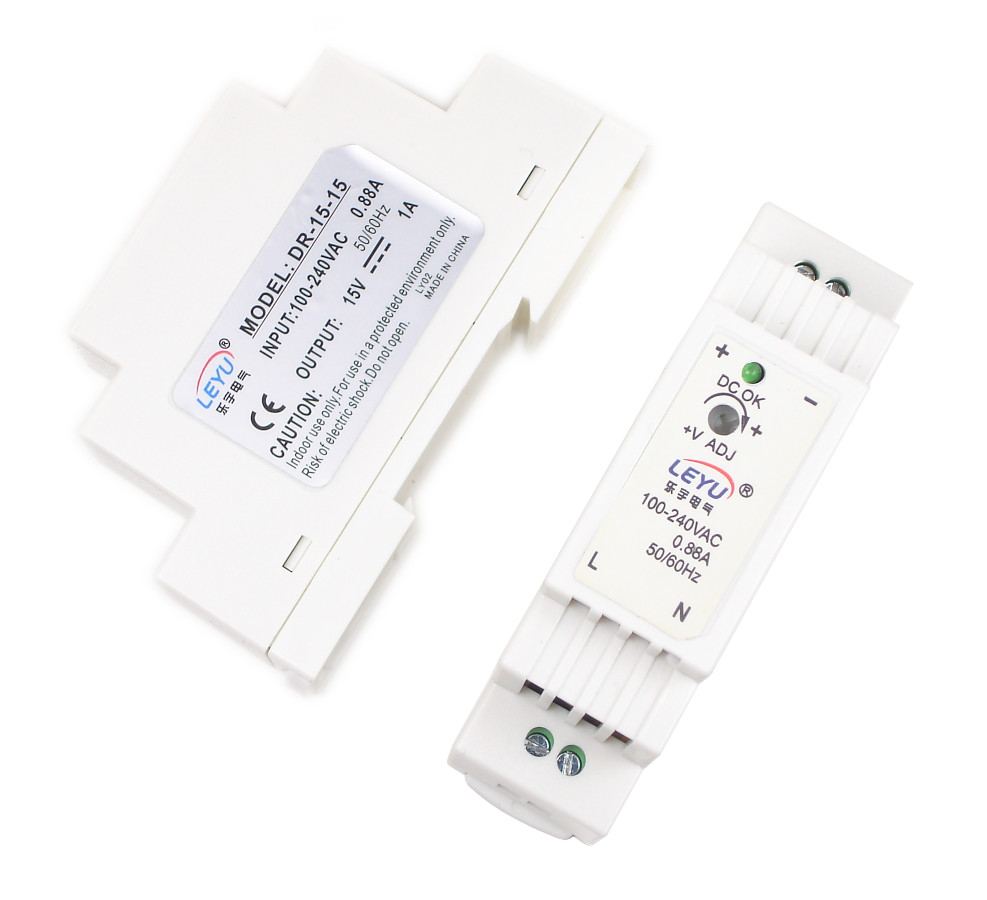

Блок питания с креплением на DIN-рейку Mean Well DR-15-15
Назначение
Блок питания Mean Well DR-15-15 предназначен для питания контроллеров CCU в корпусе с креплением на DIN-рейку от сети переменного тока.
Основные возможности и характеристики
- Вход: 100-240 В ~ 50/60 Гц
- Выход: 15 В ⎓1 А
- Защита от короткого замыкания выхода
- Подходит для контроллеров CCU825 в корпусе с креплением на DIN-рейку
- Температурный диапазон: -20…+60°С
GSM модем RGM-M12
Назначение
GSM модем RGM-M12 разработан специально для обеспечения связи пультовой программы GuardTracker с контроллерами CCU с помощью SMS и голосовых вызовов без поднятия трубки.
Основные возможности и характеристики
- Частотные диапазоны: 900/1800 МГц
- Мощность передатчика: класс 4 (2 Вт на 900 МГц), класс 1 (1 Вт на 1800 МГц)
- Способы передачи данных: SMS/Голосовой вызов
- Разъем USB: Mini-B
- Питание по USB
- Комплектуется USB кабелем
- Разъем для подключения GSM антенны: SMA
- Два типа GSM антенны по выбору: AR и AE

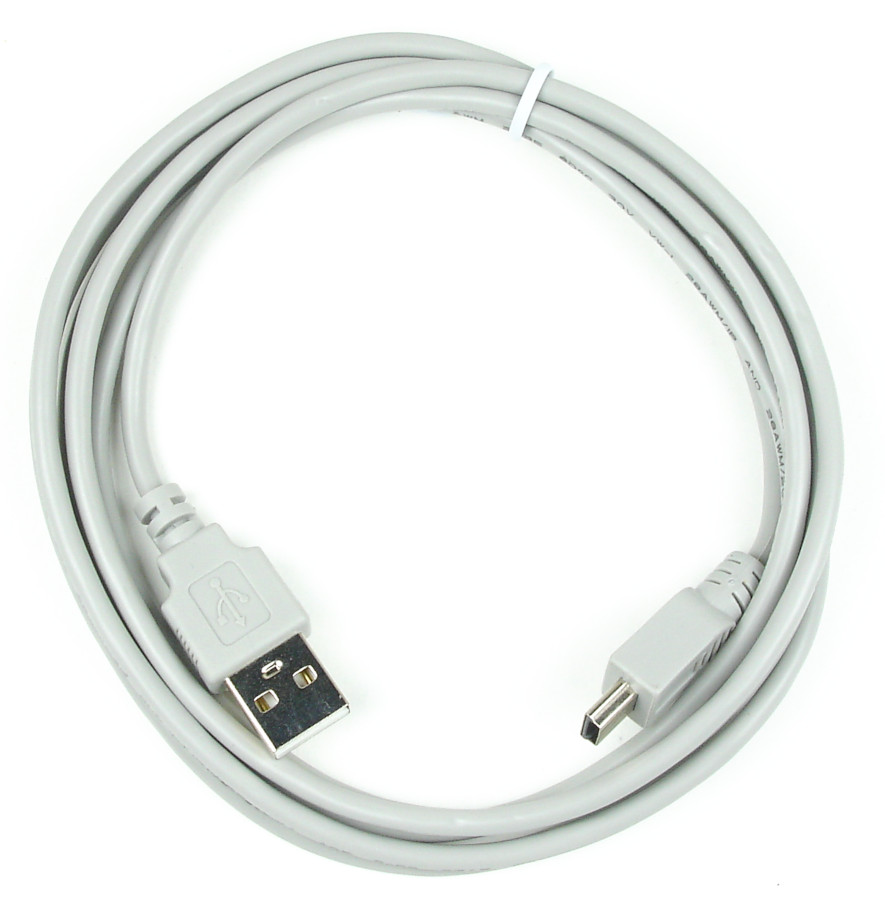

Кабель USB
Назначение
Кабель USB (A/Mini-B) предназначен для подключения к компьютеру контроллера CCU и GSM модема RGM-M12.
