1. Общие сведения

1.1. Назначение

GSM контроллер CCU422-NEPTUNE — специальная модификация для совместной работы с системой защиты от протечек воды NEPTUN SMART.

Основные возможности контроллера:

  • Автоматическое информирование об аварии модуля управления NEPTUN SMART

  • Дистанционное закрытие/открытие кранов подачи воды

  • Сообщение о закрытии/открытии кранов подачи воды

  • Сообщение об отключении/восстановлении электропитания

  • Сообщение о состоянии встроенной резервной батареи контроллера CCU422-NEPTUNE

  • Управление со смартфонов/планшетов/компьютеров через мессенджеры МАКС, Telegram и VK

  • Управление с любых мобильных телефонов через голосового помощника и SMS

  • Подключение нескольких пользователей с разными способами оповещения

1.2. Комплект поставки

Без батареи и блока питания

  1. GSM контроллер CCU422-NEPTUNE — 1 шт.

  2. GSM антенна встроенная

  3. Кабель USB — 1 шт.

С батареей и блоком питания

  1. GSM контроллер CCU422-NEPTUNE — 1 шт.

  2. GSM антенна встроенная

  3. Кабель USB — 1 шт.

  4. Резервная батарея LiFePO4 12 В / 2 А·ч (находится внутри корпуса, не подключена) — 1 шт.

  5. Блок питания ~220 В 50 Гц (15 В / 1 А) — 1 шт.

1.3. Выбор тарифного плана

SIM-карта сотового оператора приобретается пользователем самостоятельно. Выбирайте тарифный план для "умных устройств". На момент написания документа у МТС — это тариф "Go-Smart", у Билайн подобный тариф называется "Для умных вещей", у Мегафон — тариф "Умные вещи". Такие тарифы за небольшую абонентскую плату включают достаточное количество SMS, минут для голосового оповещения и объем интернет-трафика. Во избежание незапланированных расходов внимательно ознакомьтесь с тарифным планом и подключенными услугами. Возможно подключены информационные или развлекательные услуги, за которые взимается абонентская плата. Периодически проверяйте состояние своего тарифного плана. Дополнительные услуги могут быть добавлены сотовым оператором позднее. Или за бесплатную прежде услугу может взиматься плата.

2. Монтаж

Внимание! Установка контроллера требует определенной квалификации. Для крепления и подключения контроллера могут потребоваться дополнительные материалы: дюбели, саморезы, соединительные провода и т. д.

  • Контроллер CCU422-NEPTUNE должен располагаться в непосредственной близости от модуля управления NEPTUN SMART

  • Необходимо обеспечить свободный доступ к контроллеру для установки SIM-карты

  • Габаритные размеры корпуса контроллера (мм): 156х112х58

ccu422 dimens
Рисунок 1. Габаритные размеры

3. Подключение

Внимание! Во избежание повреждения оборудования все подключения следует производить при отключенном питании.

3.1. Подключение к модулю управления NEPTUN SMART

Откройте крышку коммутационного отсека модуля управления NEPTUN SMART и произведите подключение согласно схеме.

Входы IN3 и IN4 контроллера CCU422-NEPTUNE подключаются к колодке Канал 2 модуля управления NEPTUN SMART только в двухзонном режиме.
ccu422 neptun smart pwr
Рисунок 2. Схема подключения контроллера с питанием от модуля управления NEPTUN SMART
ccu422 self pwr
Рисунок 3. Схема подключения контроллера с питанием от сетевого блока питания

3.2. Подготовка к работе

3.2.1. Настройка NEPTUN SMART в однозонном режиме

sst cloud config1
sst cloud config2

3.2.2. Настройка NEPTUN SMART в двухзонном режиме

sst cloud dual zone config

3.2.3. Подготовка CCU422-NEPTUNE

Внимание! При питании контроллера от модуля управления NEPTUN SMART блок питания и батарея контроллера не подключаются.

  1. Откройте корпус контроллера. Крепление крышки корпуса осуществляется двумя саморезами.

  2. Установите SIM-карту в слот.

  3. Подключите соединительные провода согласно выбранной схеме.

  4. Включите блок питания. В этот момент произойдет подача основного питания на CCU422-NEPTUNE.

  5. Подключите батарею в клеммы на плате.

  6. Закройте корпус.

  7. Светодиод PWR/Net CCU422-NEPTUNE показывает:

    Тип питания:

    • Основное питание — цвет индикатора зеленый

    • Батарея — цвет индикатора красный

    • USB-порт компьютера — цвет индикатора оранжевый (горит постоянно)

    Состояние GSM-сети:

    • Постоянное свечение (за исключением оранжевого цвета) — контроллер не зарегистрирован в GSM-сети

    • Одиночные вспышки с периодом 0.5 секунд — процесс регистрации в GSM-сети

    • Одиночные вспышки с периодом 4 секунды — зарегистрирован в GSM-сети, ожидание

    • Вспышки 4 раза (период 0.5 сек) с повторением через 2 секунды — установлено Интернет соединение

  8. Выполните быстрый старт (см. Раздел 4.1).

4. Настройка

4.1. Быстрый старт

Внимание! Выполняется только с заводской конфигурацией. Контроллер будет настроен для контроля зоны 1. Для включения контроля зоны 2 (см. Раздел 4.2.3).

Быстрый старт позволяет начать работу с контроллером сразу через Интернет без предварительной настройки через USB.

Для быстрого старта необходимо:

  1. Установить SIM-карту в контроллер и подключить питание. Запрос PIN-кода на SIM-карте контроллера должен быть отключен. Услуги Интернет и определитель номера телефона должны быть включены на SIM-карте контроллера.

  2. Со своего телефона сделать звонок на номер телефона SIM-карты контроллера. При звонке на контроллер номер телефона вызывающего будет внесен в первое соединение, после чего контроллер подключится к Интернету. Все параметры работы устройства и оповещения будут настроены автоматически.

  3. Подключитесь к боту (см. Раздел 5.1).

  4. Для изменения способа оповещения зайдите в боте в меню Пользователи  номер телефона и следуйте подсказкам.

  5. Для добавления еще одного пользователя зайдите в боте в меню Пользователи и следуйте подсказкам.

4.2. Расширенные настройки

Для запуска конфигуратора см. разделы:

4.2.1. Изменить способы оповещения

config notify
Рисунок 4. Изменение способов оповещения

4.2.2. Добавить еще одного пользователя

add user
Рисунок 5. Добавление пользователя

4.2.3. Включить контроль зоны 2

Для контроля зоны 2 включите галочку Разрешено для входов 3 и 4 контроллера CCU422-NEPTUNE.

config input4
Рисунок 6. Включение контроля зоны 2

5. Управление

Внимание! В случае протечки, удаленное управление заблокировано до устранения аварии и ручного отключения тревоги, см. руководство пользователя NEPTUN SMART.

5.1. Управление через мессенджеры МАКС, VK и Telegram

5.1.1. Настройка МАКС

  1. Установите приложение МАКС на смартфон.

  2. Откройте бот CCU Bot одним из способов:

    • Перейдите по ссылке https://max.ru/id710600689701_bot

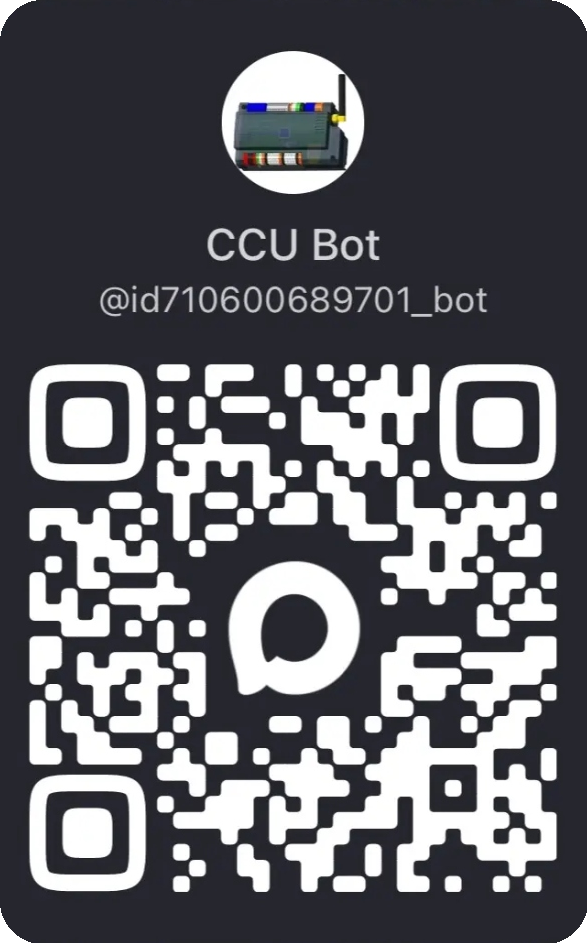

    • Отсканируйте QR-код с помощью смартфона и перейдите в МАКС:

      max ccubot qr

  3. Начните диалог с ботом и выполните привязку телефонного номера в соответствии с подсказками.

5.1.2. Настройка Telegram

  1. Установите приложение Telegram на смартфон.

  2. Откройте бот CCU Robot одним из способов:

    • Перейдите по ссылке https://t.me/ccuradsbot

    • Отсканируйте QR-код в Telegram:

      tg ccurobot qr

    • С помощью строки поиска Telegram найдите бот ccuradsbot

  3. Начните диалог с ботом и выполните привязку телефонного номера в соответствии с подсказками.

5.1.3. Настройка VK

  1. Установите приложение VK или VK Мессенджер на смартфон.

  2. Откройте сообщество ccurobot одним из способов:

    • Перейдите по ссылке https://vk.me/ccurobot

    • Отсканируйте QR-код в VK:

      vk ccurobot qr

    • С помощью строки поиска VK найдите ccurobot:

      vk ccurobot search

  3. Начните диалог с ботом, нажав Сообщение.

    vk ccurobot

  4. Нажмите Начать и выполните привязку телефонного номера в соответствии с подсказками.

    vk ccurobot start

5.1.4. Интерфейс бота

bot example

5.2. Управление через голосового помощника

Контроллер отвечает на входящие вызовы только с известных номеров телефонов, которые внесены в соединения контроллера. Позвоните со своего телефона на номер телефона контроллера и следуйте подсказкам голосового помощника.

5.3. Управление через SMS

Пользователь может управлять кранами и запрашивать параметры системы через SMS. Команда всегда начинается с символа / и пароля. Пример: /pass, если задан пароль для SMS управления: pass.

Таблица 1. Список команд для управления через SMS
Действие Команда Ответ контроллера

Запрос параметров контроллера


/pass ТЕСТ

15:03
ПИТ. В НОРМЕ (12,1V)
АКБ 100%

Переключить краны в противоположное состояние


/pass ПЕРЕКЛЮЧИТЬ

15:17
КОМАНДА ПРИНЯТА
sms example
